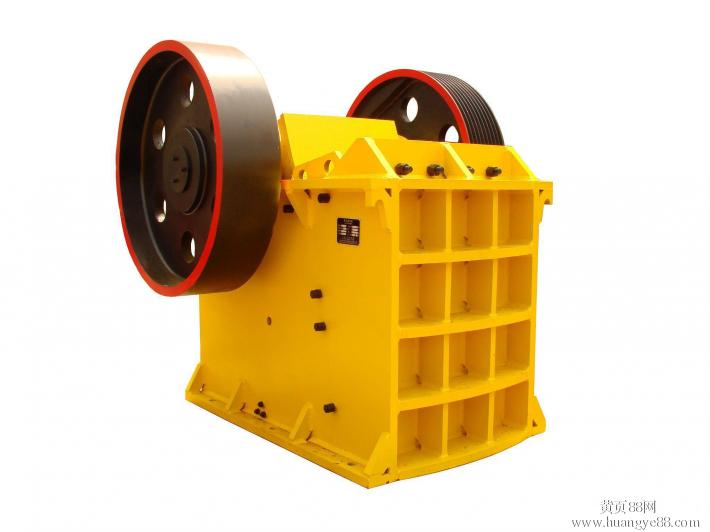

新型顎式破碎機

    PE新型系列產品，具有破碎比大，產品粒度均勻，結構合理、工作可靠、維修簡便、運行費用經濟等特點。PE新型顎式破碎機系列產品廣泛應用于礦山、建材、化工、冶煉、 水利等部門。PE新型顎式破碎機系列產品用于破碎抗壓強度不超過320兆帕的各種物料，是初級破碎首選設備。

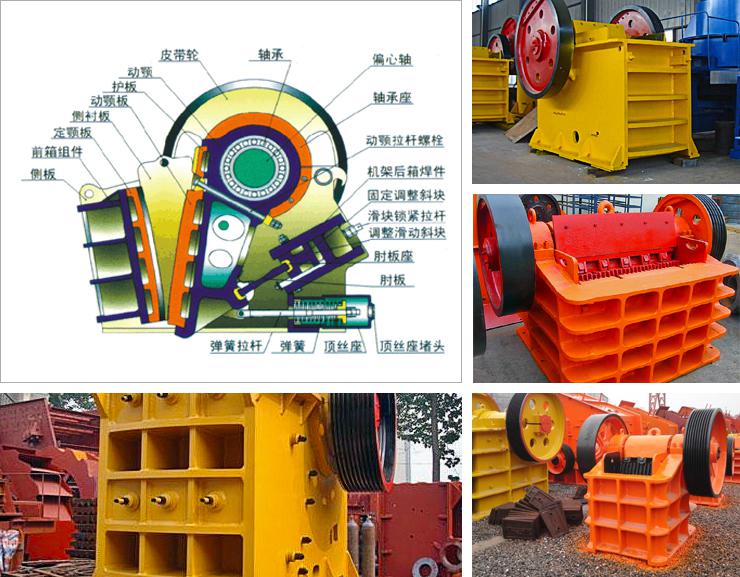

  ▲ 顎式破碎機結構組成：

    顎破的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

  ▲顎式破碎機工作原理：

   PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
